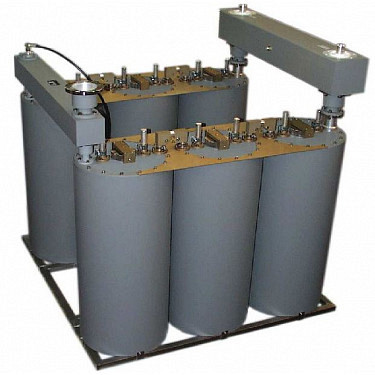

CFM2-10K+40K-3-DP318

PONT COMBINER DIPLEXEUR 10+40kW (TRIPLE CAVITÉ)

Caractéristiques

Charactéristiques mécaniques

  • Entrée bande étroite EIA 1 5/8"
  • Entrée haut débit EIA 3 1/8"
  • Sortie EIA 3 1/8"
  • Dimensions hors tout [LxPxH] [mm.] 1134x1162x1264
  • Poids [kg.] 170
  • Plage de température [° C] -10 ÷ +50



Caractéristiques électriques

  • Gamme de fréquences [MHz] 87,5 ÷ 108
  • N.B. Perte d'insertion [dB] < 0,5
  • Perte d'insertion B.B [dB] <0,2
  • Min. distance entre les canaux [MHz] 0,8
  • Isolation NB>BB [dB] > 40
  • Isolation BB>NB [dB] > 50
  • Perte de retour par canaux [dB] >26
  • Impédance d'entrée/sortie [Ohm] 50
  • Bande étroite Max. Puissance [W] 10000
  • Puissance de sortie maximale [W] 50 000
