5+40KW FM SABİT EMPEDANS BİRLEŞTİRİCİSİ (ÜÇLÜ KAVİTE)

Özellikler

Mekanik karakteristiği

• Giriş dar bant EIA 7/8" erkek
• Giriş geniş bant EIA 3 1/8"erkek
• Çıkış EIA 3 1/8"

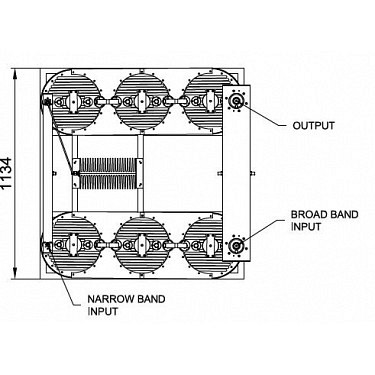

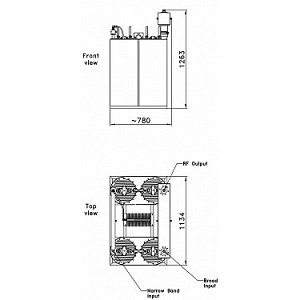

• Genel boyutlar [GxDxY] [mm.] 1155x1134x1263
• Ağırlık [kg.] 175
• Sıcaklık aralığı [° C] -10 ÷ +50

Elektriksel özellikler

• Frekans aralığı [MHz] 87,5 ÷ 108
• N.B Ekleme Kaybı [dB] < 0,5
• B.B Ekleme Kaybı [dB] <0,2
• Min. kanallar arası mesafe [MHz] 0,8
• Yalıtım NB>BB [dB] > 40
• Yalıtım BB>NB [dB] > 50
• Kanallara göre dönüş kaybı [dB] >26
• Giriş/Çıkış empedansı [Ohm] 50
• Dar Bant Maks. Güç [W] 5000
• Maksimum Çıkış Gücü [W] 45000
