2+10KW FM Constant Impedance Combiner (Double Cavity)

Özellikler

Mekanik karakteristiği

• Giriş dar bant EIA 7/8" veya DIN 7/16
• Giriş geniş bant EIA 1 5/8"
• Çıkış EIA 1 5/8"

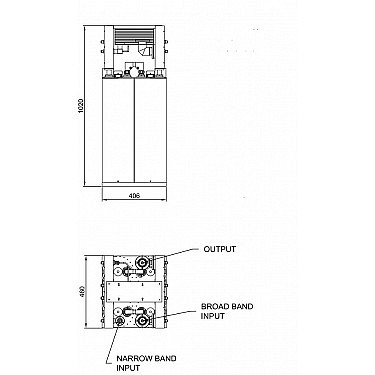

• Genel boyutlar [GxDxY] [mm.] 406x460x1020
• Ağırlık [kg.] 55
• Sıcaklık aralığı [° C] -10 ÷ +50

Elektriksel özellikler

• Frekans aralığı [MHz] 87,5 ÷ 108
• N.B Ekleme Kaybı [dB] < 0,5
• B.B Ekleme Kaybı [dB] <0,2
• Min. kanallar arası mesafe [MHz] 1,4
• Yalıtım NB>BB [dB] > 40
• Yalıtım BB>NB [dB] >40
• Kanallara göre dönüş kaybı [dB]>26
• Giriş/Çıkış empedansı [Ohm] 50
• Maks. Giriş Gücü N.B [W] 2000
• Maks. Giriş Gücü B.B[W] 10000
• Maksimum Çıkış Gücü [W] 12000
