FM yayın sistemlerinde verimlilik, güvenilirlik ve frekans yönetimi en kritik unsurlar arasındadır. Günümüzde yayıncılar, sınırlı anten kule alanlarında birden fazla FM vericiyi aynı anten sistemi üzerinden çalıştırma ihtiyacı duymaktadır. İşte bu noktada combiner sistemleri devreye girer.
Combiner, birden fazla vericinin çıkış sinyalini kayıpsız ve birbirine etkileşmeden tek bir anten hattına yönlendirmeyi sağlayan pasif bir RF bileşenidir. Böylece birden çok yayın aynı anten sistemi üzerinden güvenle iletilebilir.
Bu yaklaşımın başlıca avantajları:
Kule ve anten maliyetlerinden tasarruf: Her verici için ayrı anten kurma ihtiyacını ortadan kaldırır.
Estetik ve yapısal kolaylık: Anten kulelerinde yük ve karmaşayı azaltır.
Bakım kolaylığı: Tek bir anten sistemi üzerinden birden fazla frekans yönetimi mümkündür.
Yayın güvenliği: Yüksek kaliteli combiner’lar, vericiler arası izolasyonu koruyarak parazit ve geri besleme riskini önler.

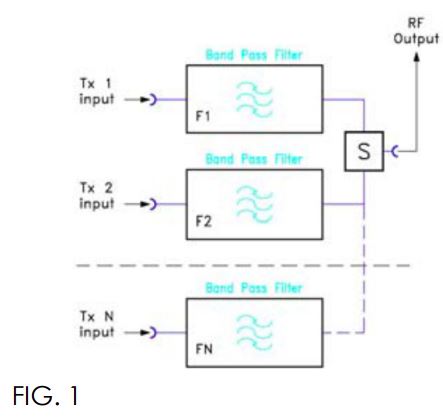

TX1 vericisinin gücü –bkz. Şekil 1– F1 (Çift Rezonatörlü Bant Geçiren Filtre) üzerinden geçer, F2 tarafından reddedilir ve yıldız bağlantı noktasına yönlendirilir. Aynı işlem TX2 vericisinin gücü için de geçerlidir: sinyal F2 üzerinden geçer, F1 tarafından reddedilir ve yıldız bağlantı noktasına gönderilir. Bu noktada her iki vericinin gücü birleştirilerek tek bir anten sistemine iletilir. Yıldız noktasına ve filtrelere giden bağlantı hatlarının uzunlukları, her bir vericinin gücünün antene yansımasız şekilde ulaşmasını sağlayacak şekilde hesaplanmalıdır. Bu tür konfigürasyonu, altı vericiye kadar birbirine bağlamak için kullanıyoruz; ancak bazı durumlarda bu her zaman mümkün olmayabilir. Bu yapılandırma, minimum 2 MHz frekans aralığıyla vericilerin bağlanmasına olanak tanır. Üç rezonatörlü filtreler kullanıldığında bu değer 1,2 MHz'e kadar düşürülebilir.

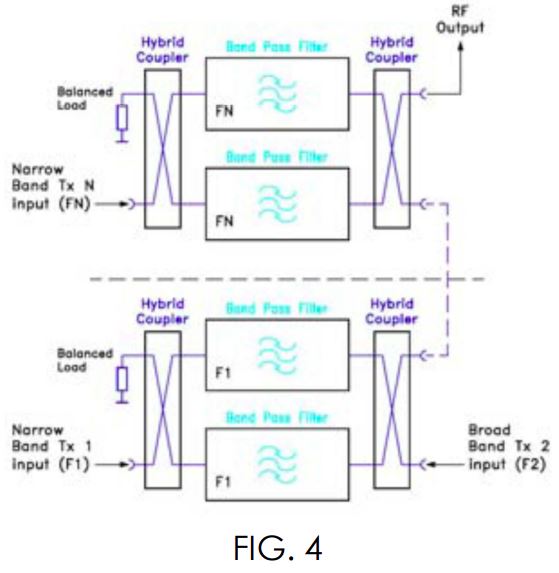

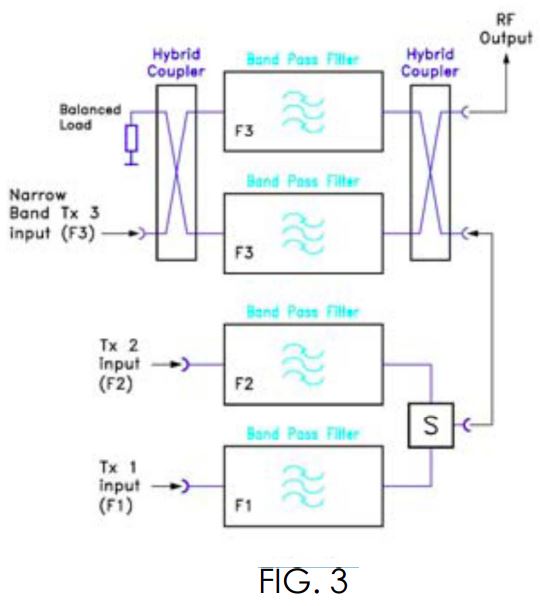

Bu sistem (bkz. Şekil 2 ve Şekil 4), çalışma frekansları minimum 1,2 MHz veya daha az aralığa sahip olduğunda kullanılmalıdır. Özellikle daha dar aralıklarda, üç rezonatörlü bant geçiren filtreler içeren kombinler kurulması gereklidir. Bu çözüm, 0,8 MHz kadar yakın frekansların bağlanmasına olanak tanır. Ayrıca, Constant Impedance Combiner oldukça esnek bir yapıdır ve sistemin gelecekte genişletilmesine imkân tanır. Yeni bir frekansa sahip combiner, kademeli olarak sisteme eklenebilir.

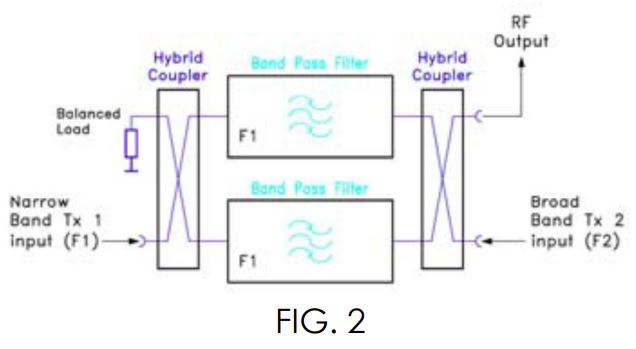

Bu sistem, çift veya üç rezonatörlü bant geçiren filtreler ile 3 dB hibrit kuplörlere bağlanarak yapılandırılır. TX1 vericisi, ilk hibrit kuplöre (dar bant giriş) bağlanır ve iki eşit parçaya bölünür. Her iki filtre TX1 frekansına ayarlanır. TX1 gücü, ikinci hibrit kuplörde yeniden birleştirilerek anten sistemine gönderilir. Hibrit kuplörler, iki sinyal arasında izolasyon sağlar. Benzer şekilde, TX2 vericisi ikinci hibrit kuplöre (geniş bant giriş) girer; ancak bu frekans, TX1 frekansına ayarlanmış iki filtre tarafından reddedilir ve hibrit kuplör sayesinde izole edilir.
Bu sistem, daha güvenilir olup, dar frekans aralıklarıyla bağlantı kurmak için tek çözüm olabilir. Özellikle 0,5 MHz'e kadar yakın frekanslar, dört rezonatörlü filtreler kullanılarak bağlanabilir.
